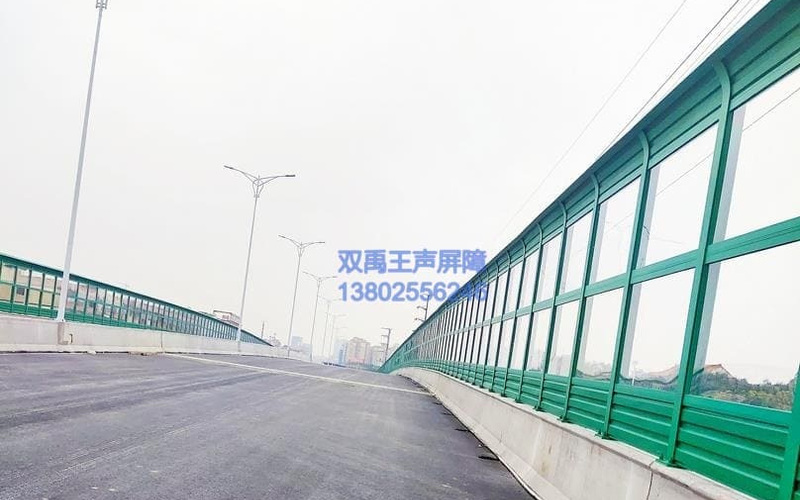

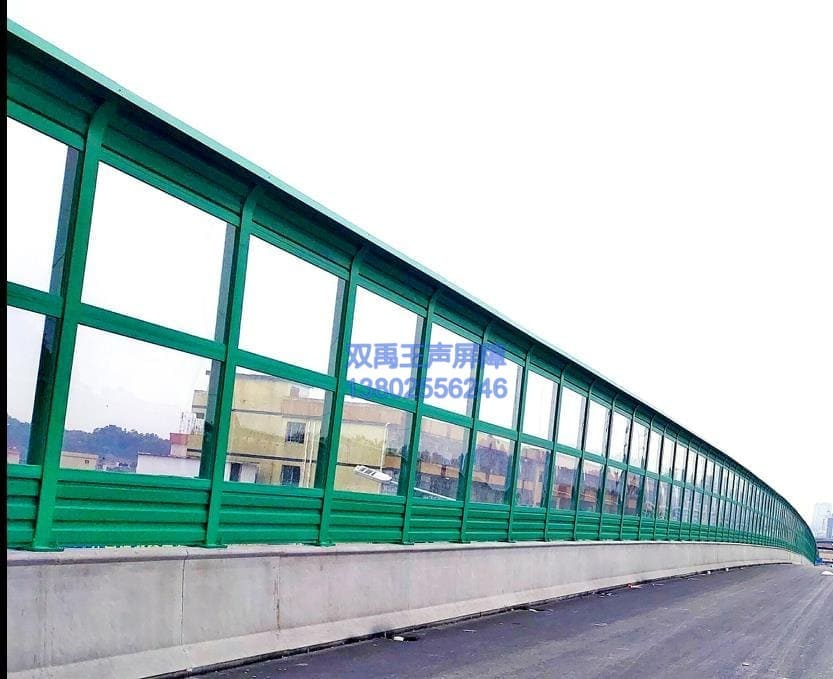

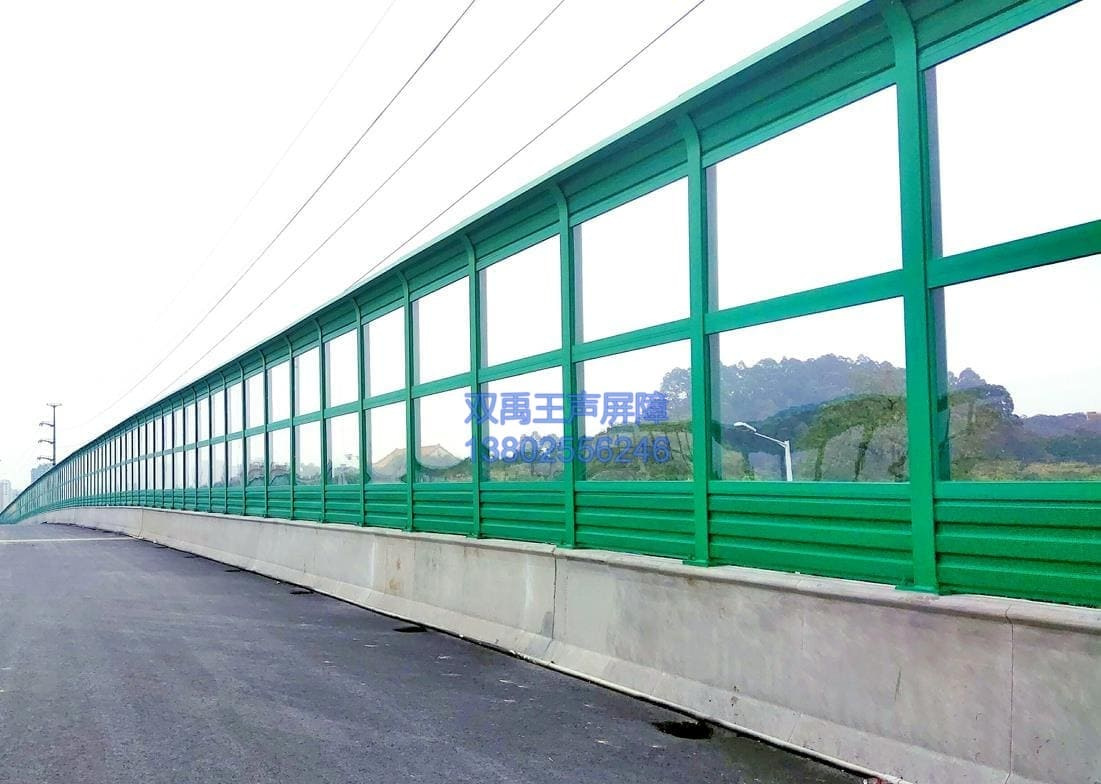

本工程位于德胜西路跨线桥位于南国路与德胜西路交叉口，城市桥梁桥台高度宜控制在4m以下，根据道路纵断面确定本桥起点桩号K17+661.000，终点桩号K18+025.000，桥梁全长364m。跨线桥主桥上跨德胜西路的桥跨为远期德胜西路预留了宽度，并结合了南国路与德胜西路的地面平交口的布置，主桥跨径组合采用了32十45十了32m。跨线桥两侧安装隔音屏障，工程起点里程桩号为K17十520，工程终点里程桩号为K18十180，总全长660米*2=1320m。
二、道路隔/吸音板要求：
1，玻璃丝棉复合穿孔吸音板要求
（1）双层金属板基材均为铝板，其室外侧彩涂层为PVD「氟碳静电喷涂，涂层厚度6OUm；颜色由业主和设计院确定。
（2）外层铝板板厚1.5mm，为穿孔波形板，孔直径5mm，孔距8mm，穿孔率了35.4%；

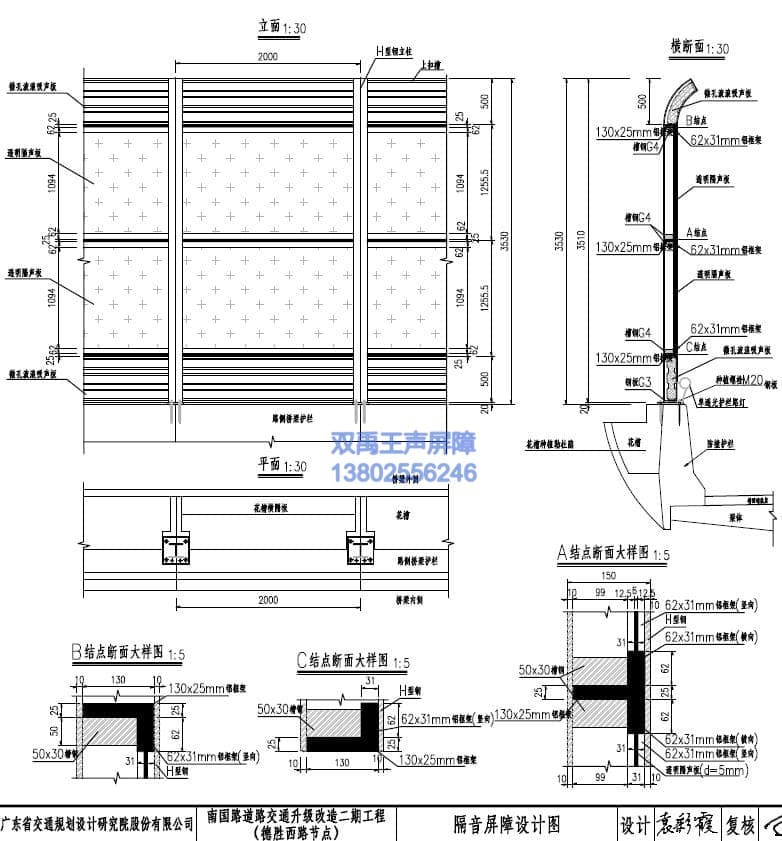

（3）内层铝板板厚2.0mm，为实心（非穿孔）波形板，波形详见大样图。
（4）中间填充100mm厚玻璃丝棉，容重48kg/m3，外包德国soundtex黑色防水透声布。
2.PMMA透明有机玻璃隔音板要求
（1）透明有机玻璃隔音板采用进口优质透明聚甲基丙烯酸甲酯PMMA有机玻璃板，边框为铝合金型材框；
（2）其原材料有机玻璃板为挤出型工艺制造，需整板进口，密度达1.19g/cm3，并提供原材料厂家的有关耐老化、透光性、防花及机械性能的十年质保证书；
（3）板厚20mm厚，透光率要求不小于90%；质量需符合ASTM或更高标准。
（4）PMMA有机玻璃的屈服强度按ASTM D638标准应不小于8OMPa，弯曲强度按ASTM D790标准应不小于90MPa，廷伸率按ASTM D638标准应至少为5%，无刻痕冲击强度接ASTM D256标准应不小于1.3KJ/m2，洛氏硬度按ASTM D785标准R值不小于124，M值不小于100。
